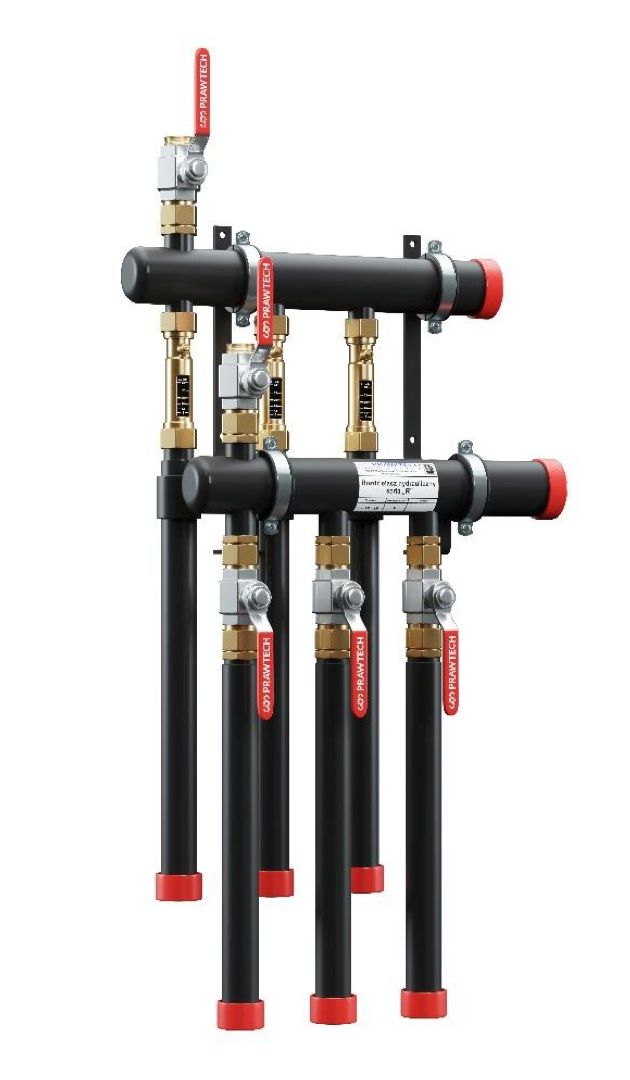

🔧 Rozdzielacz hydrauliczny z rotametrami – PRAWTECH R-seria
Opis produktu:
Rozdzielacze wielosekcyjne z rotametrami (seria R) firmy PRAWTECH to profesjonalne komponenty systemów dolnych źródeł ciepła (DŹC), dedykowane do rozdzielania i kontrolowania przepływu cieczy roboczej między pompą ciepła a sondami gruntowymi. Dzięki zabudowie mosiężnych przepływomierzy liniowych (8–38 l/min) oraz zaworów kulowych, rozdzielacz umożliwia dokładny odczyt, regulację i odcięcie przepływu w każdej sekcji.
Rozdzielacze serii R montowane są naściennie (wewnątrz lub na zewnątrz budynku), a alternatywnie mogą być zainstalowane w dedykowanej komorze osłonowej w gruncie.
✅ Cechy i zalety:
- Wersja R: rotametry + zawory kulowe zintegrowane na każdej sekcji
- Belki kolektorowe: PE100RC – odporne mechanicznie, odporne na pękanie
- Zakres przepływu: 8–38 l/min na sekcję (inne zakresy dostępne na zamówienie)
- Wbudowane zawory odpowietrzająco-napełniające GZ 1” na każdej belce
- Każda sekcja odcinana indywidualnie – umożliwia serwisowanie bez opróżniania układu
- Wersje 2–14 sekcji w standardzie – możliwość rozbudowy
- Gotowy do pracy z glikolem (zalecane 20–30% z inhibitorami korozji)
📊 Dane techniczne:
| Parametr | Wartość |
|---|---|
| Ciśnienie robocze | 1,0 MPa |
| Temp. robocza | –10°C do +30°C |
| Dokładność rotametrów | ±10% |
| Kompatybilność z płynami | Woda, glikol propylenowy/etylenowy |
| Korekta wskazań | ×0,9 (dla 20–30% glikolu), ×0,8 (dla 30–40%) |
🛠️ Montaż i eksploatacja:
- Montaż na ścianie – z wykorzystaniem dołączonej ramki montażowej
- Możliwa instalacja w gruncie – przy użyciu komory betonowej/tworzywowej
- Wersja uniwersalna: przepływomierze i zawory mogą być ustawione po lewej lub prawej stronie
- Zalecana izolacja w przypadku montażu w pomieszczeniach grzanych (eliminuje skraplanie)
🚨 Wskazówki eksploatacyjne:
- Przed uruchomieniem – konieczne wypłukanie układu
- W przypadku zanieczyszczeń – możliwość zablokowania rotametru
- Niewłaściwa orientacja przepływu = brak odczytu
📦 Opcje i konfiguracje:
- Dostępne również wersje:
- Zaworowe (seria Z) – tylko z zaworami, bez funkcji regulacji przepływu
- Kaskadowe Terra UNI – do integracji wielu studni rozdzielaczowych
- Przepływomierze opcjonalne: 2–12 l/min, 20–70 l/min, 20–90 l/min itd.
- Możliwość wykonania specjalnych wersji (np. DN125, DN160)
🧩 Kompatybilność:
Rozdzielacz współpracuje z:
- Studniami rozdzielaczowymi PRAWTECH (MINI, OPTI, V-SERIES, PRO)
- Kaskadowym systemem Terra UNI
- Systemami pomp ciepła dowolnych producentów (niskotemperaturowe dolne źródła ciepła)
