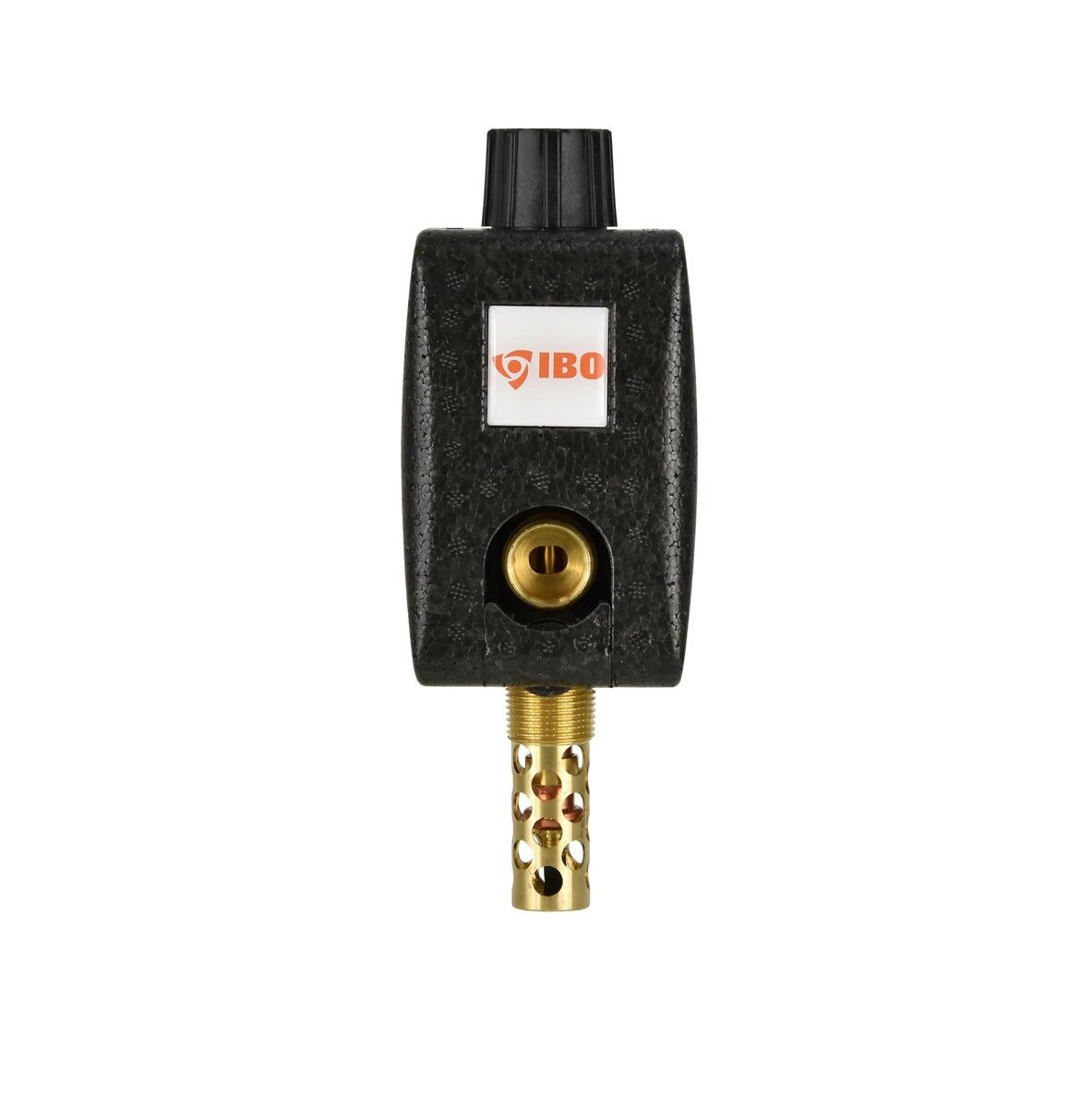

Dwufunkcyjny zawór schładzający w izolacji IBV 2 - 3/4"

Kod EAN: 5903887254885

Niezawodne zabezpieczenie termiczne kotłów C.O.

Dwudrożny termostatyczny zawór schładzający IBV 2 to zaawansowane urządzenie bezpieczeństwa, stworzone w celu ochrony źródeł ciepła (przede wszystkim kotłów na paliwo stałe oraz kominków z płaszczem wodnym) przed niebezpiecznym przegrzaniem w instalacji centralnego ogrzewania.

Zawór posiada solidny mosiężny korpus oraz dostarczany jest w dedykowanej izolacji termicznej, która minimalizuje straty ciepła i podnosi estetykę wykonania całej kotłowni. Dla zapewnienia maksymalnego poziomu bezpieczeństwa, urządzenie zostało wyposażone w dwa niezależne człony termostatyczne (podwójna ochrona).

Zasada działania (Dwa kroki jednocześnie)

W przypadku awarii (np. braku prądu i zatrzymania pomp obiegowych), gdy temperatura w kotle niebezpiecznie wzrośnie do punktu krytycznego, zawór automatycznie reaguje:

1. Otwiera odpływ: Zawór spustowy zaczyna zrzucać przegrzaną, wrzącą wodę z kotła bezpośrednio do kanalizacji.
2. Uzupełnia zrzut: W tym samym momencie otwiera się dopływ zimnej wody z sieci wodociągowej, która schładza wymiennik kotła.

Gdy temperatura medium w instalacji spadnie poniżej bezpiecznej granicy, oba elementy zamykają się jednocześnie, przywracając układ do standardowej pracy.

Ważna informacja bezpieczeństwa: Dwudrożny zawór termostatyczny pełni funkcję ochrony termicznej i nie zastępuje standardowego zaworu bezpieczeństwa (ciśnieniowego), który musi znajdować się w instalacji.

Zastosowanie i ograniczenia montażowe

• Przeznaczony do instalacji z kotłami o maksymalnej mocy do 500 kW (z chłodzeniem końcowym do 100 kW) zgodnie z rygorystyczną normą EN 303-5:2012.
• Uwaga montażowa: Zawór nie może być montowany głowicą skierowaną w dół.

Specyfikacja i parametry techniczne:

• Rozmiar przyłączy: 3/4"
• Temperatura otwarcia (graniczna): 97°C ± 2°C
• Maksymalna dopuszczalna temperatura: 110°C
• Maksymalne ciśnienie po stronie kotła: 4 bar
• Maksymalne ciśnienie po stronie wody sieciowej: 6 bar
• Przepustowość Kvs (otwarcie obu członów): 2,0 m³/h
• Przepustowość Kvs (otwarcie jednego członu): 1,3 m³/h
• Maksymalna wydajność kotła (otwarcie obu elementów): 220 kW
• Maksymalna wydajność kotła (otwarcie jednego elementu): 140 kW
• Materiał korpusu: Mosiądz (w izolacji piankowej)
