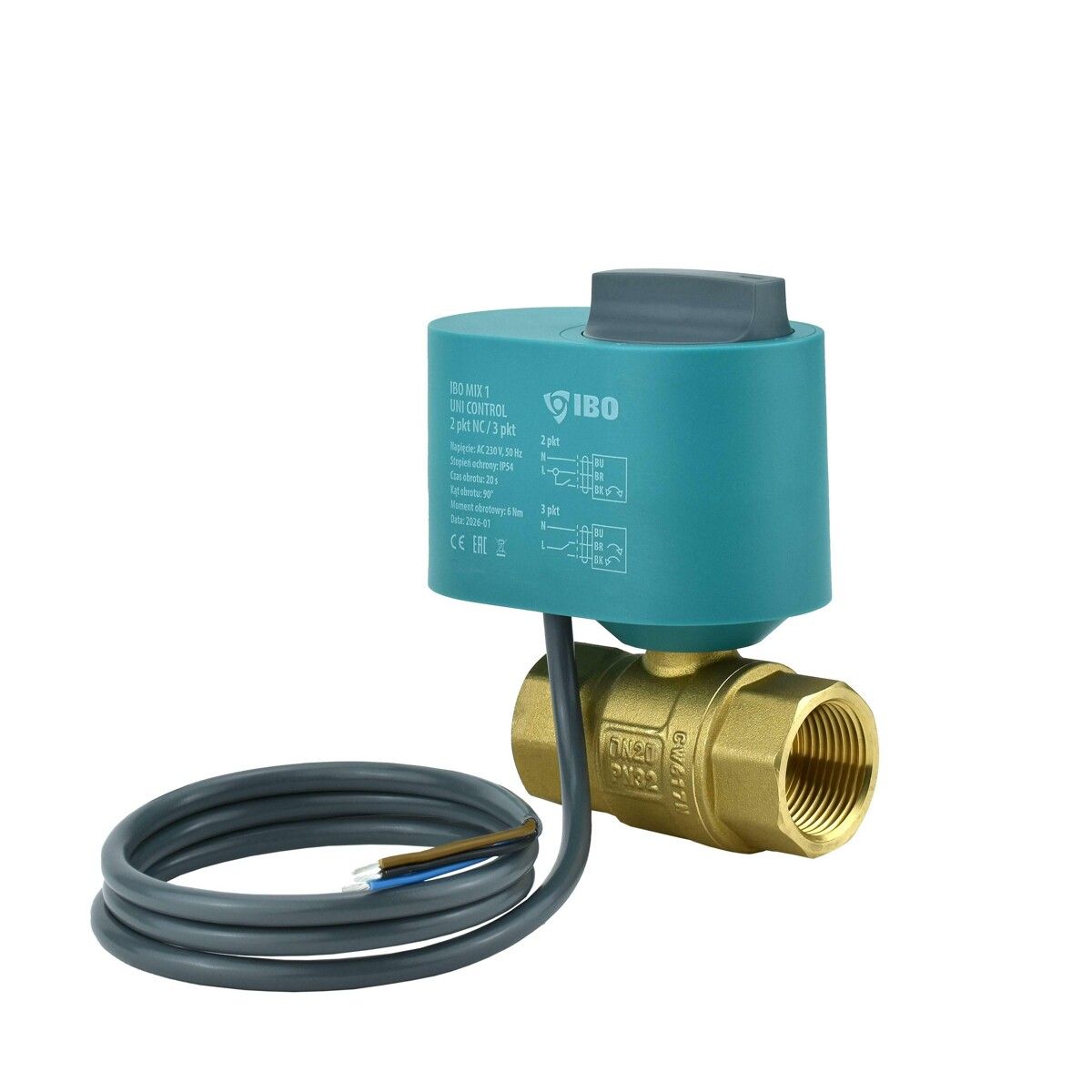

Zawór odcinający z siłownikiem 2/3-punktowy NC IBO MIX 1 UNI CONTROL - DN20

Kod EAN: 5903887261562

Inteligentne i uniwersalne zarządzanie dużymi przepływami w wersjach strefowych

Zawór strefowy IBO MIX 1 UNI CONTROL o średnicy DN20 (3/4") to nowoczesne urządzenie automatyki instalacyjnej, stworzone z myślą o bezkompromisowej uniwersalności. Wyróżnikiem serii UNI CONTROL jest innowacyjny siłownik (STER Z 1 UNI), który łączy w jednym module sterowanie 2-punktowe oraz 3-punktowe (2P/3P).

Wbudowany układ elektroniczny samoczynnie rozpoznaje typ podłączenia przewodów (2- lub 3-przewodowe), dopasowując się do wymagań nadrzędnego sterownika, pompy ciepła czy termostatu pokojowego. W trybie sterowania 2-punktowego zawór pracuje jako NC (normalnie zamknięty) – po odcięciu zasilania automatycznie zamyka przepływ medium.

Główne zalety systemu MIX 1 UNI CONTROL DN20 NC

• Błyskawiczny montaż bez użycia narzędzi: Siłownik montuje się na korpusie zaworu niezwykle szybko, poprzez dociśnięcie "na wcisk". Specjalny profil gniazda wymusza montaż tylko w jednej, prawidłowej pozycji i zabezpiecza przed przypadkowym odłączeniem. Demontaż polega na odciągnięciu siłownika z odpowiednią siłą.
• Wysoki współczynnik przepływu (Kvs = 45 m³/h): Średnica DN20 (3/4") w połączeniu z pełnym przelotem kuli gwarantuje bardzo dużą przepustowość i znikome opory hydrauliczne. Zawór idealnie sprawdza się w miejscach o zwiększonym zapotrzebowaniu na strumień cieczy.
• Ekstremalne parametry robocze: Posiada wyjątkową odporność na wysokie ciśnienie robocze (aż do 32 bar) oraz szeroki zakres tolerancji temperaturowej medium (do 120°C).
• Niezawodny tryb ręczny (Manual Override): Wciśnięcie przycisku na obudowie błyskawicznie wysprzęgla automatykę, dając operatorowi możliwość ręcznego ustawienia pozycji kuli zaworu za pomocą ergonomicznego pokrętła. Zwolnienie przycisku natychmiast przywraca tryb elektryczny.

Specyfikacja i parametry techniczne:

Korpus zaworu:

• Rozmiar przyłącza: DN20 (gwint wewnętrzny Rp 3/4")
• Materiał korpusu, kuli i wału: Mosiądz CW617N (EN 12165)
• Przepustowość (Kvs): 45 m³/h
• Maksymalne ciśnienie robocze: 32 bar (3,2 MPa)
• Maksymalne ciśnienie różnicowe: 6 bar (0,6 MPa)
• Maksymalna temperatura czynnika: 120°C
• Dopuszczalne media: Woda, roztwory glikolu (do 50% stężenia)
• Wymiary korpusu: Długość (L) = 68 mm | Wysokość z siłownikiem (H) = 110 mm

Siłownik elektryczny (STER Z 1 UNI):

• Napięcie zasilania: 230V AC / 50 Hz
• Rodzaj sterowania: 2-punktowe (2P) lub 3-punktowe (3P) z automatycznym rozpoznawaniem
• Pozycja awaryjna (w trybie 2P): NC (Normalnie Zamknięty)
• Czas obrotu (90°): 20 sekund
• Moment obrotowy silnika: 6 Nm
• Stopień ochrony obudowy: IP54
• Temperatura otoczenia pracy: 0–60°C
• Przewód zasilający: 3 × 0,75 mm² o długości 100 cm
• Materiał obudowy: Kompozyt PC+10%GF
• Producent: IBO / Dambat (24 miesiące gwarancji)

Szerokie możliwości zastosowania

Dzięki uniwersalnemu sterowaniu 2P/3P oraz wzmocnionej konstrukcji, zawór doskonale sprawdza się w:

1. Systemach grzewczych i HVAC: Strefowe odcinanie zasilania całych pięter, rozdzielaczy lub dużych pętli ogrzewania płaszczyznowego.
2. Układach chłodzenia i klimatyzacji: Zarządzanie dystrybucją wody lodowej.
3. Układach z pompami ciepła: Jako element przełączający lub odcinający dedykowane strefy.
4. Systemach antyzalaniowych: Automatyczne i natychmiastowe odcięcie głównego dopływu wody po odebraniu sygnału z zewnętrznych czujników wycieku.

Wskazówka instalacyjna: Ponieważ jest to wersja NC (normalnie zamknięta), siłownik pobiera energię elektryczną wyłącznie w momentach, gdy strefa zgłasza zapotrzebowanie i zawór musi pozostać otwarty. Jest to najbardziej optymalny i energooszczędny wybór dla sekcji, które przez większość czasu w ciągu doby powinny pozostawać odcięte (np. funkcja priorytetu okresowego ładowania zasobnika C.W.U.).
