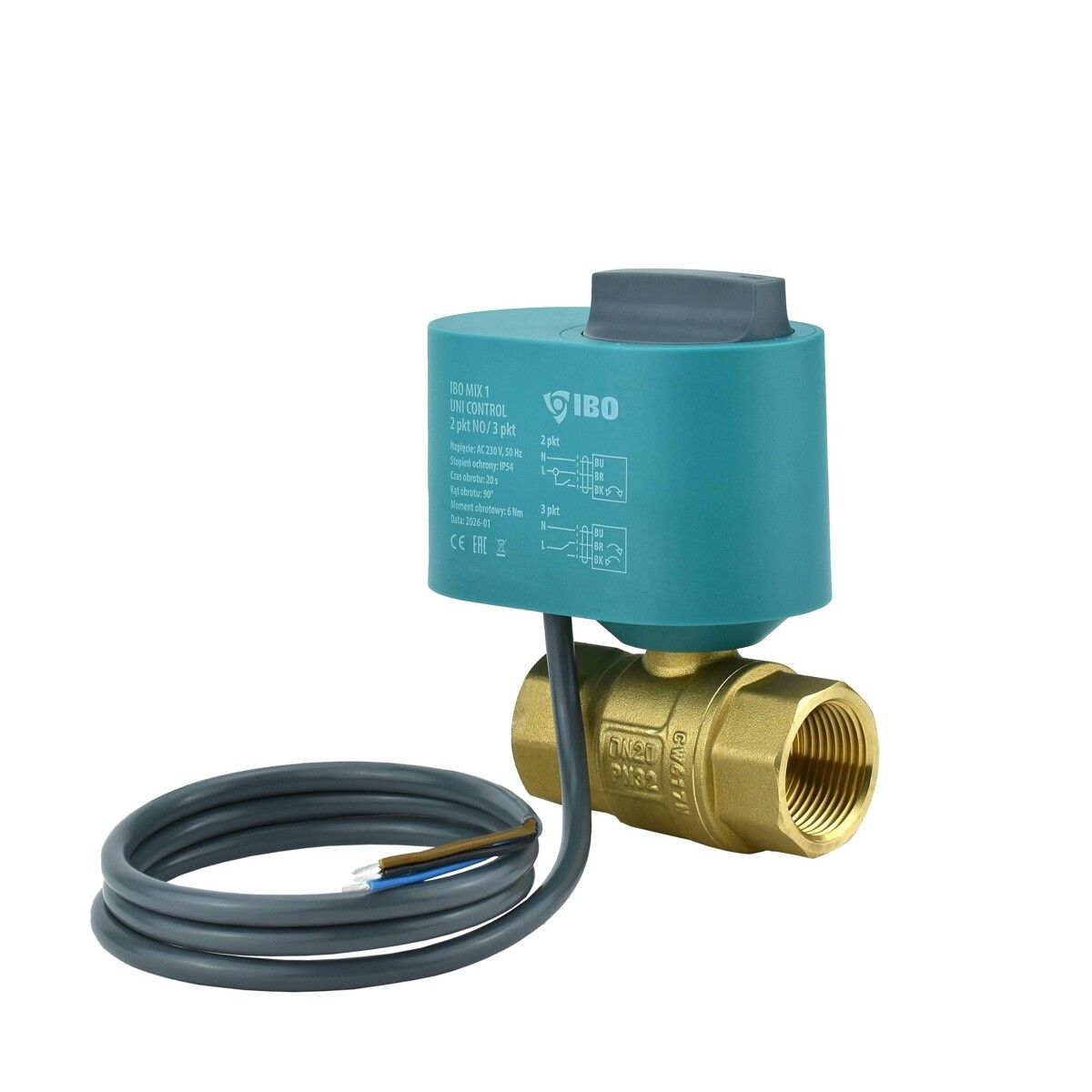

Zawór odcinający z siłownikiem 2/3-punktowy NC IBO MIX 1 UNI CONTROL - DN25

Kod EAN: 5903887261586

Inteligentne zarządzanie maksymalnymi przepływami w nowoczesnych instalacjach

Zawór strefowy IBO MIX 1 UNI CONTROL o średnicy DN25 (1") to bezkompromisowe urządzenie automatyki instalacyjnej, zaprojektowane z myślą o bezawaryjnej pracy w układach o dużym natężeniu przepływu. Seria UNI CONTROL wyróżnia się zaawansowanym siłownikiem (STER Z 1 UNI), który łączy w jednym urządzeniu możliwość sterowania 2-punktowego oraz 3-punktowego (2P/3P).

Wbudowany mikroprocesor samoczynnie rozpoznaje rodzaj podłączenia przewodów (2- lub 3-przewodowe), co zapewnia stuprocentową kompatybilność z większością sterowników i automatyki budynkowej na rynku. W trybie sterowania 2-punktowego zawór działa jako NC (normalnie zamknięty) – po odcięciu zasilania automatycznie zamyka przepływ medium.

Główne zalety systemu MIX 1 UNI CONTROL DN25 NC

• Ekstremalna przepustowość (Kvs = 60 m³/h): Średnica przyłącza 1 cal oraz pełen przelot kuli gwarantują gigantyczną wydajność hydrauliczną przy minimalnych oporach własnych. Zawór idealnie nadaje się na główne magistrale zasilające budynków.
• Montaż „na wcisk” bez użycia narzędzi: Zapomnij o kłopotliwym pasowaniu i skręcaniu siłownika z zaworem. Konstrukcja pozwala na błyskawiczne zatrzaśnięcie siłownika na korpusie. Specjalny profil gwarantuje montaż wyłącznie w jednej, prawidłowej pozycji. Demontaż odbywa się poprzez odciągnięcie elementu z odpowiednią siłą.
• Imponujące parametry konstrukcyjne: Masywny korpus wykonany z mosiądzu CW617N bez problemu wytrzymuje ciśnienie robocze do 32 bar oraz temperaturę medium dochodzącą do 120°C.
• Niezawodny tryb ręczny (Manual Override): Wciśnięcie ergonomicznego przycisku na obudowie siłownika natychmiast wysprzęgla przekładnię automatyczną. Pozwala to na swobodną, ręczną zmianę pozycji kuli zaworu za pomocą wygodnego pokrętła (nieocenione podczas pierwszego napełniania instalacji lub braku zasilania).

Specyfikacja i parametry techniczne:

Korpus zaworu:

• Rozmiar przyłącza: DN25 (gwint wewnętrzny Rp 1")
• Materiał korpusu, kuli i wału: Mosiądz CW617N (EN 12165)
• Przepustowość (Kvs): 60 m³/h
• Maksymalne ciśnienie robocze: 32 bar (3,2 MPa)
• Maksymalne ciśnienie różnicowe: 6 bar (0,6 MPa)
• Maksymalna temperatura czynnika: 120°C
• Dopuszczalne media: Woda, roztwory glikolu (do 50% stężenia)
• Wymiary korpusu: Długość (L) = 81 mm | Wysokość z siłownikiem (H) = 113 mm

Siłownik elektryczny (STER Z 1 UNI):

• Napięcie zasilania: 230V AC / 50 Hz
• Rodzaj sterowania: 2-punktowe (2P) lub 3-punktowe (3P) z automatycznym rozpoznawaniem typu sygnału
• Pozycja awaryjna (w trybie 2P): NC (Normalnie Zamknięty)
• Czas obrotu (90°): 20 sekund
• Moment obrotowy silnika: 6 Nm
• Stopień ochrony obudowy: IP54
• Temperatura otoczenia pracy: 0–60°C
• Przewód zasilający: 3 × 0,75 mm² o długości 100 cm
• Materiał obudowy: Kompozyt PC+10%GF (wzmocniony włóknem szklanym)
• Producent: IBO / Dambat

Uniwersalne i szerokie zastosowanie

Ze względu na dużą średnicę (1") oraz hybrydowy system sterowania (2P/3P), urządzenie rewelacyjnie sprawdza się w:

1. Systemach pomp ciepła: Szybkie i bezpieczne przełączanie obiegów o dużych przepływach (np. rozdział stref grzewczych).
2. Instalacjach C.O. i HVAC: Odcinanie zasilania głównych rozdzielaczy, pionów grzewczych lub sekcji klimatyzacji (woda lodowa).
3. Układach ochrony przed zalaniem: Jako nadrzędny zawór bezpieczeństwa, odcinający główny powrót lub dopływ wody po wykryciu wycieku przez sensory automatyki budynkowej.

Wskazówka instalacyjna: Ponieważ jest to wersja NC (normalnie zamknięta), siłownik pobiera prąd tylko wtedy, gdy zawór ma pozostać otwarty. To doskonały wybór do systemów priorytetu ciepłej wody użytkowej (C.W.U.) lub rzadziej używanych stref budynku – zawór pozostaje zamknięty bez pobierania energii przez większość czasu, co wydłuża żywotność podzespołów.
