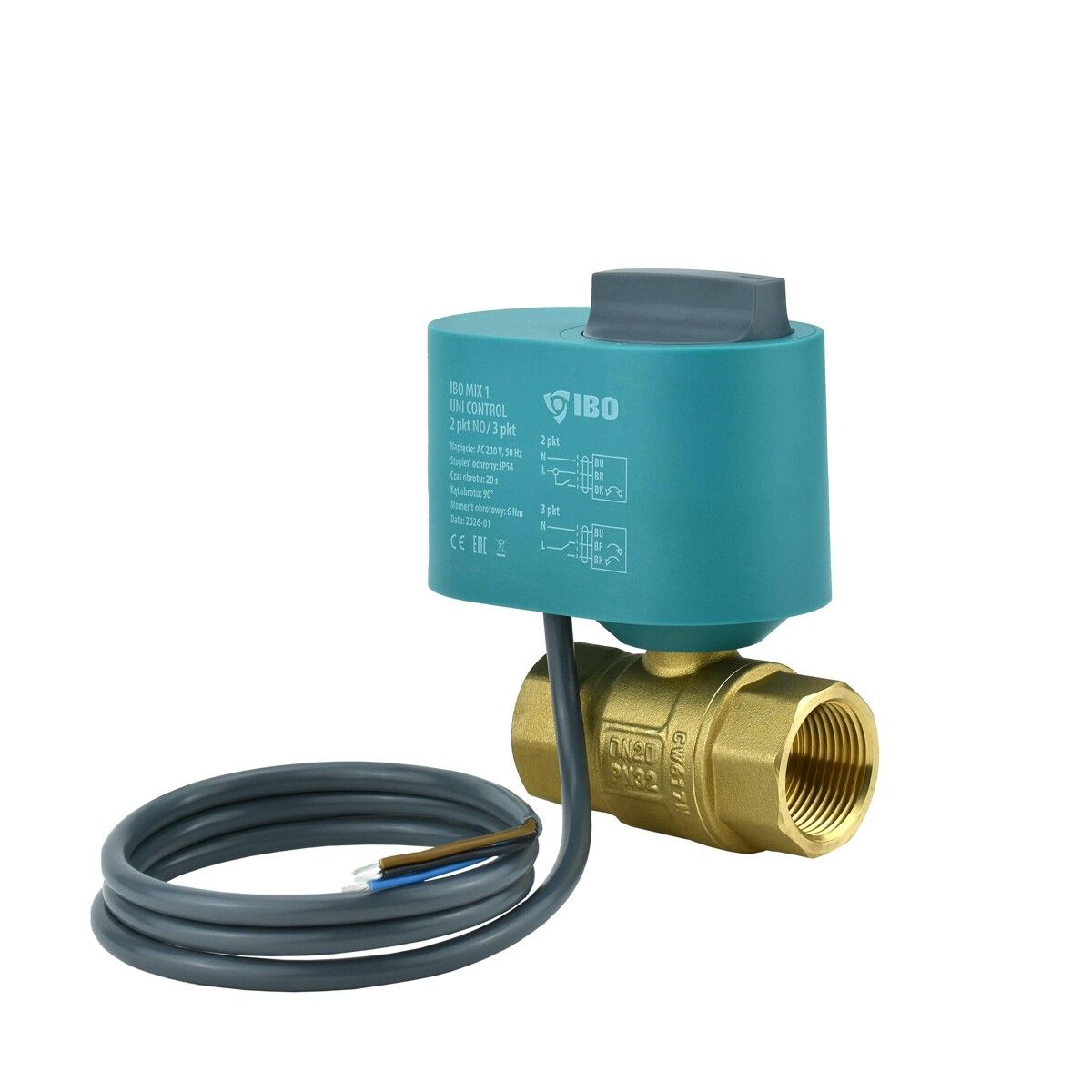

Zawór odcinający z siłownikiem 2/3-punktowy NO IBO MIX 1 UNI CONTROL - DN20

Kod EAN: 5903887261579

Inteligentne i uniwersalne zarządzanie dużymi przepływami w wersji normalnie otwartej

Zawór strefowy IBO MIX 1 UNI CONTROL o średnicy DN20 (3/4") w konfiguracji NO (normalnie otwarty) to zaawansowane technicznie urządzenie armatury regulacyjnej, stworzone z myślą o maksymalnej wszechstronności i niezawodności.

Wyróżnikiem serii UNI CONTROL jest nowoczesny siłownik (STER Z 1 UNI), który integruje w jednej obudowie obsługę sterowania 2-punktowego oraz 3-punktowego (2P/3P). Inteligentny układ elektroniczny samoczynnie rozpoznaje rodzaj podłączenia przewodów (2- lub 3-przewodowe), dopasowując się do wymagań nadrzędnego regulatora, termostatu czy automatyki budynku. W trybie sterowania 2-punktowego zawór działa jako normalnie otwarty – w stanie bezprądowym (brak napięcia) pozostaje w pełni otwarty, gwarantując swobodny przepływ medium.

Główne zalety systemu MIX 1 UNI CONTROL DN20 NO

• Bezpieczeństwo w stanach awaryjnych (Konfiguracja NO): Idealny do obiegów, w których w przypadku nagłej przerwy w dostawie prądu priorytetem jest natychmiastowe otwarcie przepływu (np. w celu grawitacyjnego odprowadzenia nadmiaru ciepła z kotła lub ochrony instalacji przed zamarzaniem).
• Błyskawiczny montaż bez użycia narzędzi: Innowacyjna konstrukcja pozwala na zatrzaśnięcie siłownika na zaworze "na wcisk" w kilka sekund. Specjalny profil gniazda wymusza montaż wyłącznie w jednej, prawidłowej pozycji. Demontaż odbywa się poprzez odciągnięcie siłownika z odpowiednią siłą.
• Bardzo wysoka przepustowość (Kvs = 45 m³/h): Średnica przyłącza 3/4" w połączeniu z pełnym przelotem kuli gwarantuje doskonałe parametry hydrauliczne i znikome opory przepływu, co odciąża pompy obiegowe.
• Pancerne parametry robocze: Wykonany z mosiądzu CW617N korpus charakteryzuje się odpornością na ciśnienie robocze aż do 32 bar oraz temperaturę medium do 120°C.
• Wygodne sterowanie ręczne: Wciśnięcie dedykowanego przycisku na obudowie siłownika natychmiast rozłącza przekładnię automatyczną, umożliwiając ręczne ustawienie pozycji kuli zaworu za pomocą ergonomicznego pokrętła.

Specyfikacja i parametry techniczne:

Korpus zaworu:

• Rozmiar przyłącza: DN20 (gwint wewnętrzny Rp 3/4")
• Materiał korpusu, kuli i wału: Mosiądz CW617N (EN 12165)
• Przepustowość (Kvs): 45 m³/h
• Maksymalne ciśnienie robocze: 32 bar (3,2 MPa)
• Maksymalne ciśnienie różnicowe: 6 bar (0,6 MPa)
• Maksymalna temperatura czynnika: 120°C
• Dopuszczalne media: Woda, roztwory glikolu (do 50% stężenia)
• Wymiary korpusu: Długość (L) = 68 mm | Wysokość z siłownikiem (H) = 110 mm

Siłownik elektryczny (STER Z 1 UNI):

• Napięcie zasilania: 230V AC / 50 Hz
• Rodzaj sterowania: 2-punktowe (2P) lub 3-punktowe (3P) z automatycznym rozpoznawaniem
• Pozycja awaryjna (w trybie 2P): NO (Normalnie Otwarty)
• Czas obrotu (90°): 20 sekund
• Moment obrotowy silnika: 6 Nm
• Stopień ochrony obudowy: IP54
• Temperatura otoczenia pracy: 0–60°C
• Przewód zasilający: 3 × 0,75 mm² o długości 100 cm
• Materiał obudowy: Kompozyt PC+10%GF
• Producent: IBO / Dambat

Szeroki zakres zastosowań

Dzięki unikalnej hybrydowej konstrukcji sterowania (2P/3P) oraz podwyższonej odporności ciśnieniowo-termicznej, zawór doskonale sprawdza się w:

1. Instalacjach grzewczych i HVAC: Podział budynków na niezależne strefy, sterowanie zasilaniem rozdzielaczy ogrzewania płaszczyznowego i grzejnikowego.
2. Układach z pompami ciepła: Efektywne i szybkie przełączanie strumieni medium pomiędzy priorytetem C.O. a chłodzeniem strefowym.
3. Klimatyzacji i wentylacji: Precyzyjne sterowanie dystrybucją wody lodowej w sekcjach klimakonwektorów.
4. Systemach solarnych: Zabezpieczanie obiegów przed przegrzaniem dzięki wysokiej odporności termicznej (120°C).

Wskazówka dla instalatora: Wersja UNI CONTROL NO (normalnie otwarta) to najbardziej energooszczędny wybór do obiegów, które przez większość doby muszą pozostać otwarte. Ponieważ zawór pobiera prąd tylko w rzadkich momentach, gdy zachodzi potrzeba czasowego odcięcia danej strefy, siłownik nie nagrzewa się i cechuje się maksymalnie wydłużoną żywotnością podzespołów elektronicznych.
